Стоимость 09.07.2022г. -112000руб. Автор – конструктор фирмы ДЭЗАЛТ Суханов Эдуард
Это был интересный опыт для нас — шкаф с дверьми «гармошка».

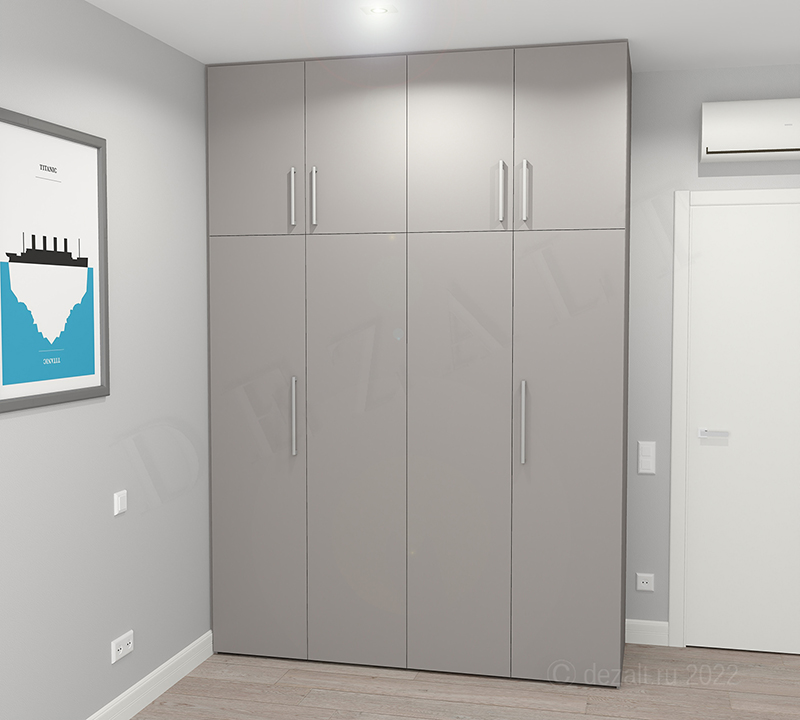

К нам обратился Сергей из Москвы, с просьбой спроектировать и рассчитать стоимость шкафа с дверьми «гармошка». «Гармошка», это когда одна дверь состоит из двух створок, скрепленная таким образом, что когда ты тянешь за ручку шкафа, створки складываются и смещаются по рельсам в сторону. Получается это что-то среднее между дверьми-купе и распашными.
Главная претензия к таким дверям — скрипы, люфты, разбалтывание, задевания. Если система не качественная, проходит несколько лет, появляются проблемы, начиная от скрипа, до разрушения роликов и слетания дверей с рельс. Нам попадались такие экземпляры дверей у клиентов дома, которые плохо работали.
Решил сразу изучить ассортимент раздвижных систем «гармошка» у производителя «Hettich» (Хеттих).
Мы как то столкнулись с необходимостью установить роллетные жалюзи, я тоже не мог понять какого производителя лучше выбрать. Выбрал по принципу — знаменитый бренд, много хороших отзывов, является эталоном для подражания — Rehau (Рехау). Не пожалел. Вот результат — Шкафы с мебельными роллетами Rehau.
«Hettih» эталон в мебели-строении на ряду с другими именитыми марками.
По габаритам будущего шкафа, я понял, что хорошо подойдет система «WingLine L». У нее есть возможность сделать открывание от толкателей, без использования мебельных ручек. Есть дополнительный механизм для плавного открывания и закрывания дверей. Ценник конечно кусался, на июль 2022 года комплект Хеттиха на 2 двери (4 створки) стоил 15000 рублей. Естественно мы обсудили с клиентом все нюансы по стоимости. Договорились, что мы заключаем договор на изготовление всего, указываем стоимость вместе с материалами, но фурнитура Хеттих будет оплачиваться клиентом дилеру напрямую. Наша задача будет забрать фурнитуру оплаченную заказчиком и установить.
По поводу выбора фурнитуры Хеттиха мы тоже поговорили с Сергеем. Объяснил, что мы еще ни разу не делали подобные шкафы с дверьми «гармошка». Я навел справки у коллег, рассказал клиенту о своих наблюдениях за подобными шкафами с неизвестной фурнитурой и посоветовал не экспериментировать, а покупать проверенную марку, проверенную систему с массой положительных отзывов. Сергей сказал — однозначно Хеттих, мне проблемы не нужны.
Так и договорились.
Мне пришлось поломать голову перед использованием системы «WingLine L», нужно было всё рассчитать и показать клиенту наглядно и понятно, что его будет ждать по итогу, ну и мне самому нужна была уверенность, что всё получится с первого раза. Забегу вперёд и скажу, что всё получилось с первого раза, я сам не ожидал, большое спасибо немцам за подробные инструкции и схемы.
Доводилось работать по инструкциям фирмы «Боярд» для сравнения, это дурдом. Их видимо школьник составляет.

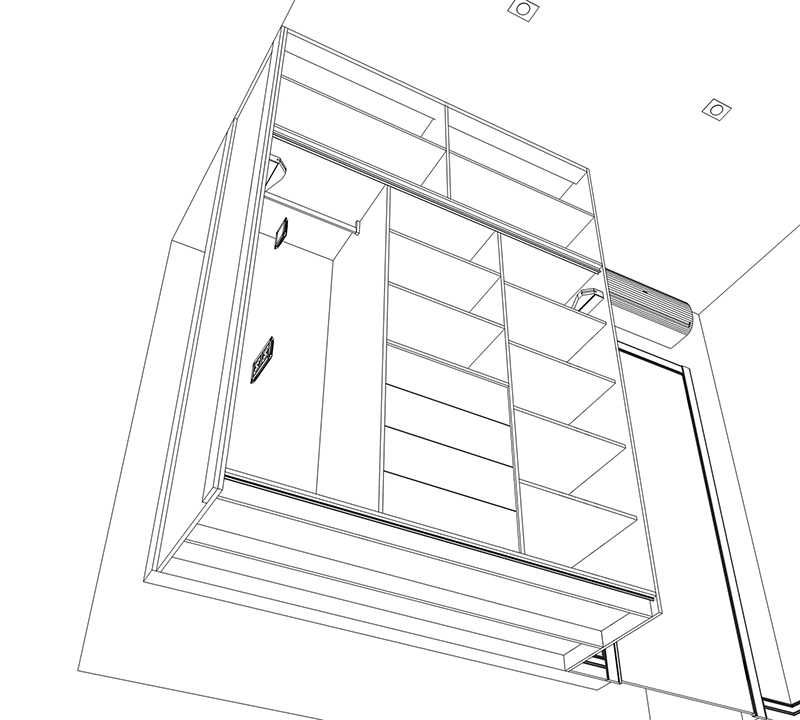

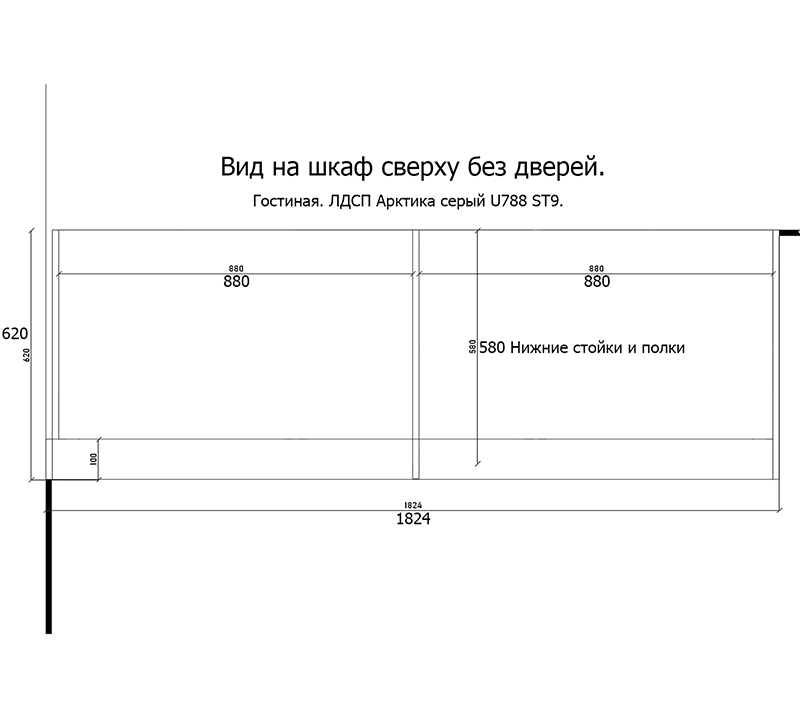

При помощи программы «PRO100 v6» («просто») я смог рассчитать все углы открывания дверей, продумал места креплений для доводчиков, сделал подробные схемы, предоставил заказчику для ознакомления и правок. Сергею все понравилось.

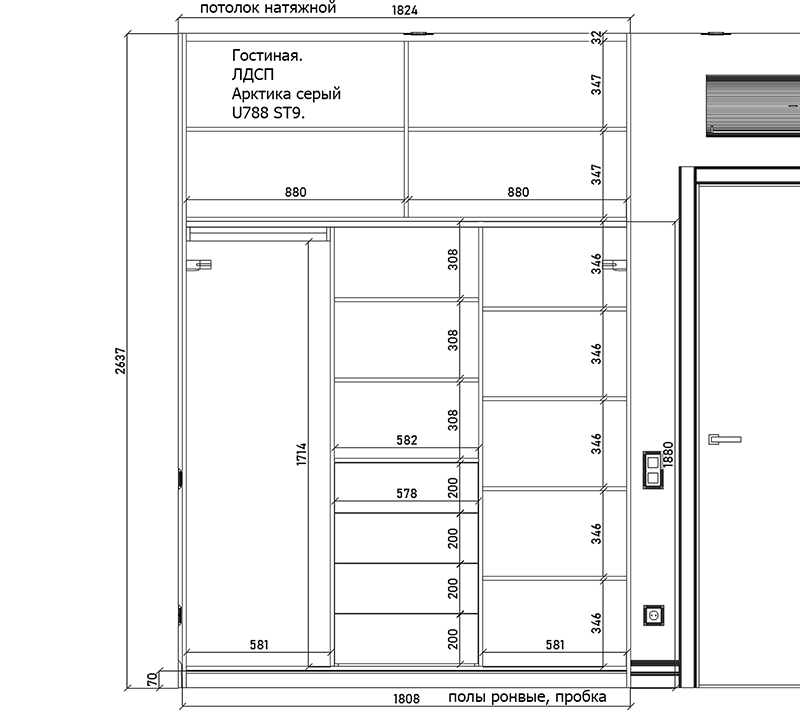

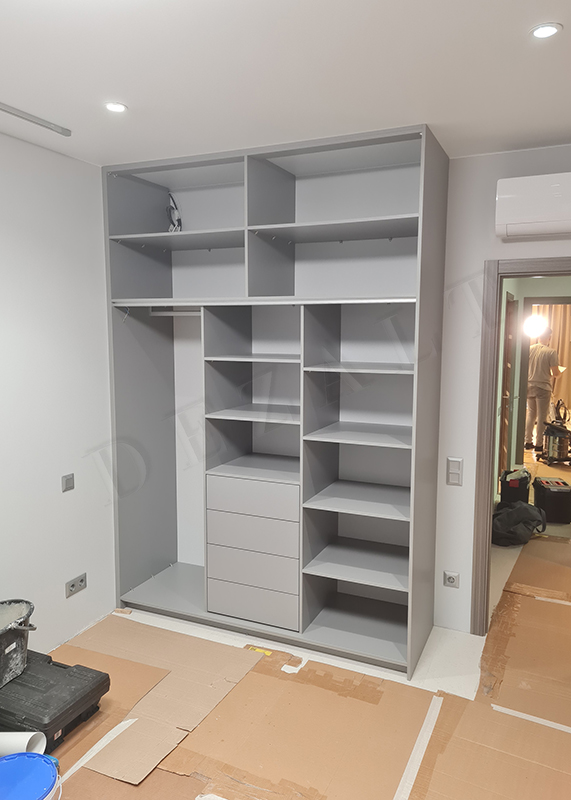

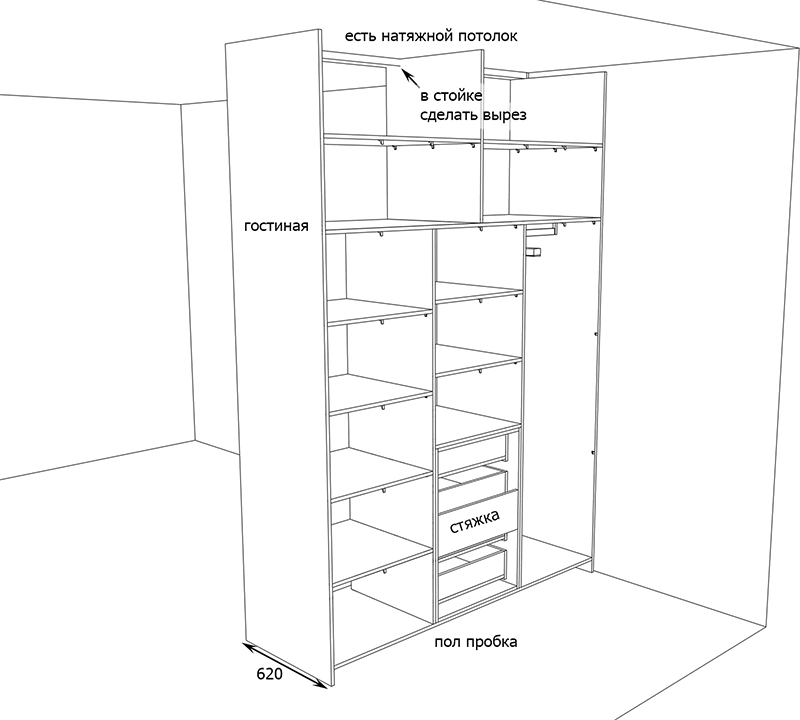

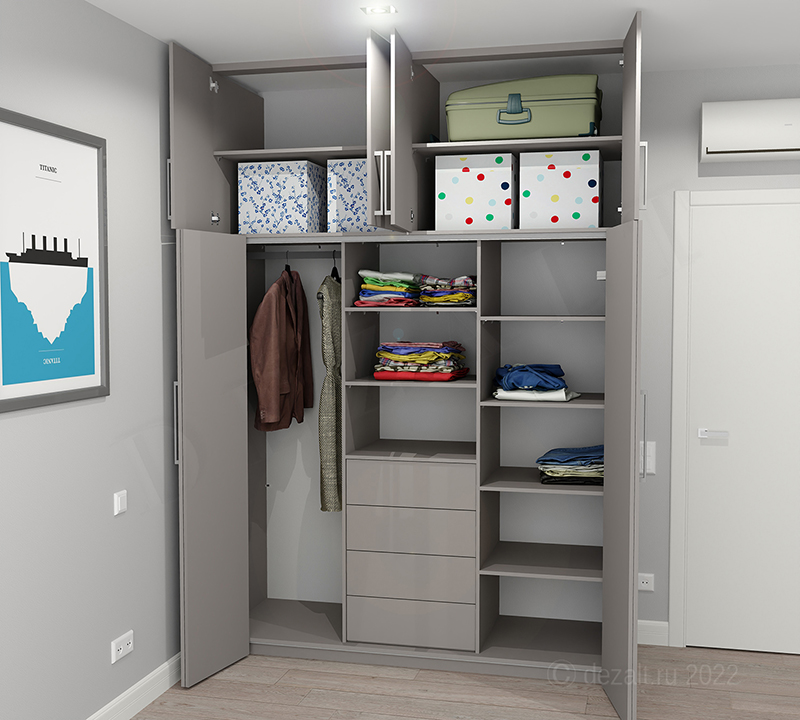

Обратите внимание на расположение ящиков в шкафу. С дверьми гармошка тоже есть особенности, это мертвые зоны сразу за сложенными дверьми. Если ящики расположить слева или справа, они не будут выдвигаться, мешают сложенные двери. Если делать отступ от дверей, получается будет нерационально использоваться место, оно просто пропадет за дверьми. Поэтому лучше всего, в этом случае, ящики расположить по центру.
Да, можно было ящики разместить строго от центра шкафа влево или вправо, но опять не совсем рационально будет использоваться оставшаяся часть между ящиками и дверьми. Все получается ужатым и ущербным. Поэтому Сергей попросил оставить как на этих схемах.
От идеи открывания дверей при помощи толкателей, клиент отказался. Ему больше импонировал вариант с ручками, да и на дверях меньше следов от рук будет заметно.
Расскажу еще про несколько моментов, которые вам нужно будет учитывать, если соберетесь в своем городе у кого-то заказывать подобный шкаф.

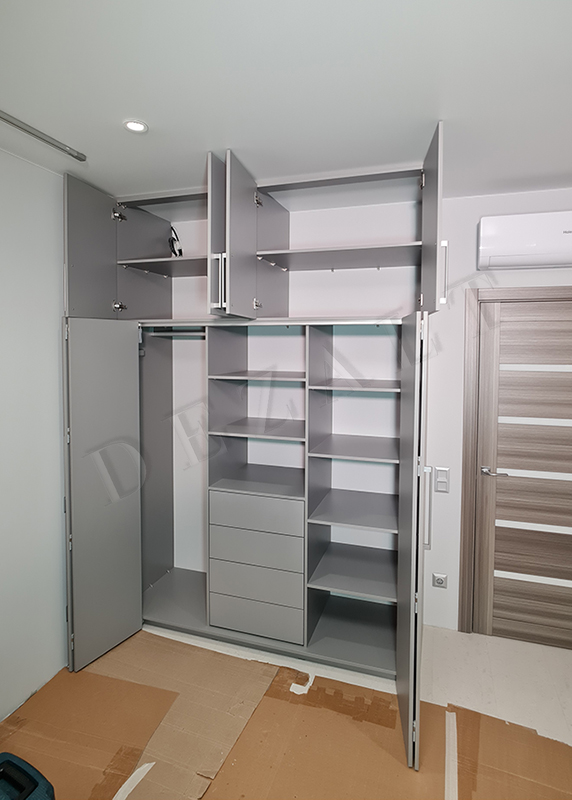

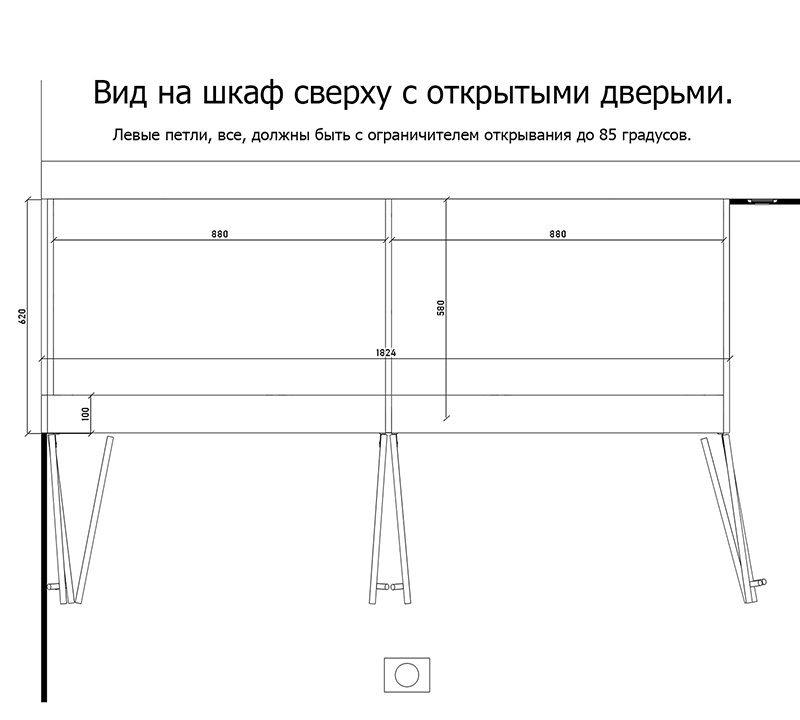

Слева, шкаф вплотную прилегает к стене, а значит при распахивании дверей, они будут биться ручками о стену. Мы поставили на петли, специальные ограничители угла открывания. Благодаря им, двери при распахивании и смещении, будут останавливаться на 85 градусах и об стену не ударятся ручками. Для этого нужно использовать петли которые имеют возможность установки в них ограничителя. Конкретно в этому шкафу мы конечно использовали петли «Хеттих», но можно использовать петли «Blum» (Блюм) или «DTC» (ДТСи), у них тоже есть возможность установки ограничителей. Естественно у каждого производителя широкий модельный ряд, проектировщик мебели должен подобрать модель с доводчиком и с возможностью установки ограничителя.

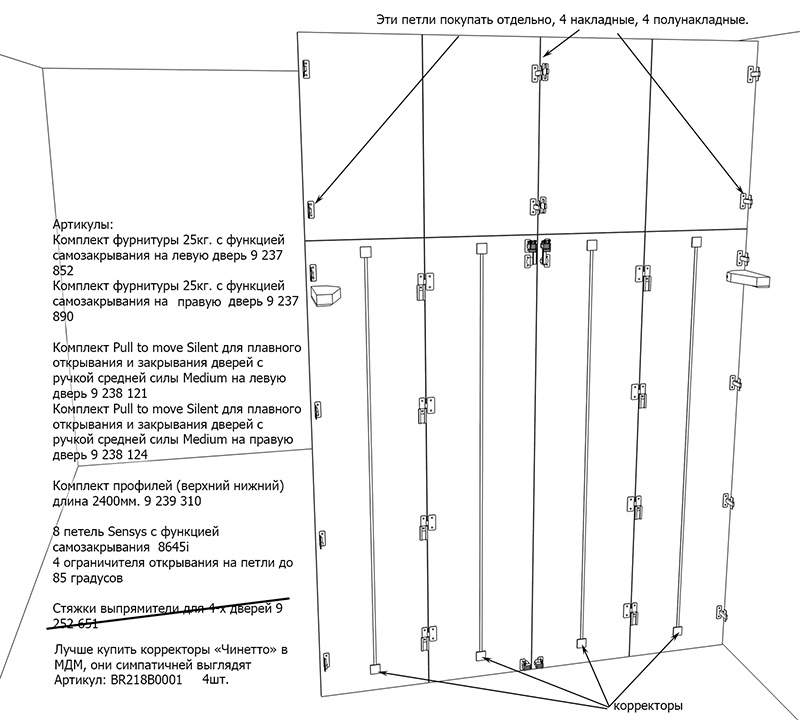

В каждую створку необходимо установить по два корректора, это рекомендации Хеттиха, которые мы частично нарушили (экономили деньги клиента, каждый корректор по 1000р. стоил), поставили по одному корректору, нам этого хватило. Мы действительно регулировали изгиб каждой створки и если бы не было корректоров, двери были бы все кривые и изогнутые. Чтобы отрегулировать каждую створку, мы устанавливали лазерный нивелир лучом на торец створки и при помощи гаечного ключа крутили штырь внутри корректора. Изгиб двери менялся на глазах. По итогу получилось всё просто идеально, все двери находятся в одной плоскости в закрытом положении.

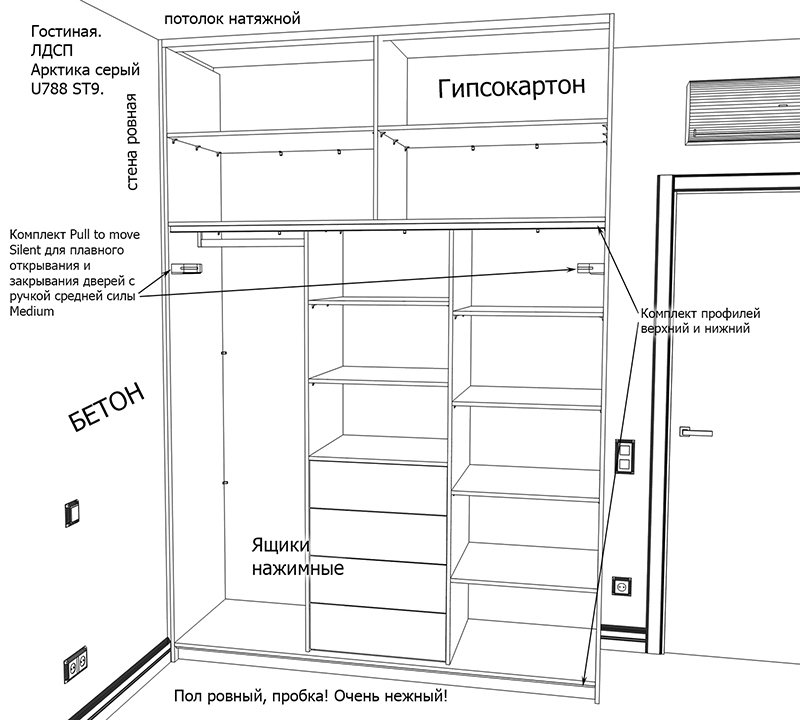

Обратите внимание на отдельный механизм под названием «Pull to move Silent», который призван плавно частично открывать дверь и закрывать. Этот механизм будет прилично выпирать из боковины шкафа и тем самым немного мешать хранению одежды на полке или на штанге.
Теперь, что нам не понравилось в механизме этих дверей.
В комплекте идут пластиковые стопоры для колес. Когда двери «гармошка» будут закрыты, верхние колеса должны проваливаться в пластиковые стопоры и таким образом двери должны немного фиксироваться. Почему то, когда колеса закатывались на эти пластиковые стопоры, был слышен неприятный скрип, затем стук закрывающейся двери. Мы решили с клиентом их не ставить. Двери и так хорошо закрывались и никуда не откатывались.
Во время работы дверей, их движение по рельсам, всё таки слышно трение колес об трек. Мы внимательно все рассмотрели и изучили, тут не было никакой ошибки, просто колеса с шумом прокатываются по рельсу, вот и всё. Я ожидал бесшумной работы этих механизмов, рассчитывал на именитый бренд. Забегу вперед, позже мы ставили другую похожую китайскую систему «Фолд», работала с таким же шумом. Видимо невозможно сделать бесшумные колеса, чтобы во время их прокатывания была полная тишина. Либо использование более мягкого материала сократит срок службы колес. Это мои размышления.
Например наши двери-купе системы «Абсолют», работают гораздо тише чем данная система «WingLine L». Возможно, это мое предположение, расположение дверей, пустой шкаф, сам механизм, резонируют как в пустой бочке. Может быть с вещами шум колес будет меньше?
Мы ожидали большего эффекта от системы плавного открывания и закрывания дверей. Я подбирал мощность механизмов исходя из рекомендаций Хеттиха, но почему то двери приоткрывались очень слабо, а закрывались мне кажется, только за счет доводчиков в петлях. Эффекта «Вау!» как показано в видеороликах, не получилось. Клиент был разочарован.
Есть еще один нюанс, который нужно знать конструктору. Минимальный размер одной створки может быть 250мм у этой системы, ʹуже нельзя, двери работать не будут.
Так зачем же нужны эти двери «гармошка»?
Они вас выручат, если места в комнате очень мало и каждый сантиметр на счету. Двери-купе съедают от глубины шкафа 100мм, распашные двери всего 20мм. Но иногда распашные двери нельзя установить, им некуда будет распахиваться, перед ними например близко кровать или тумба. В узких коридорах распашные шкафы неудобны, особенно когда вы с детьми собираетесь на прогулку или пришли с неё. В таком случае двери «гармошка» немного облегчат доступ в шкаф, вам станет немного проще брать или класть вещи.

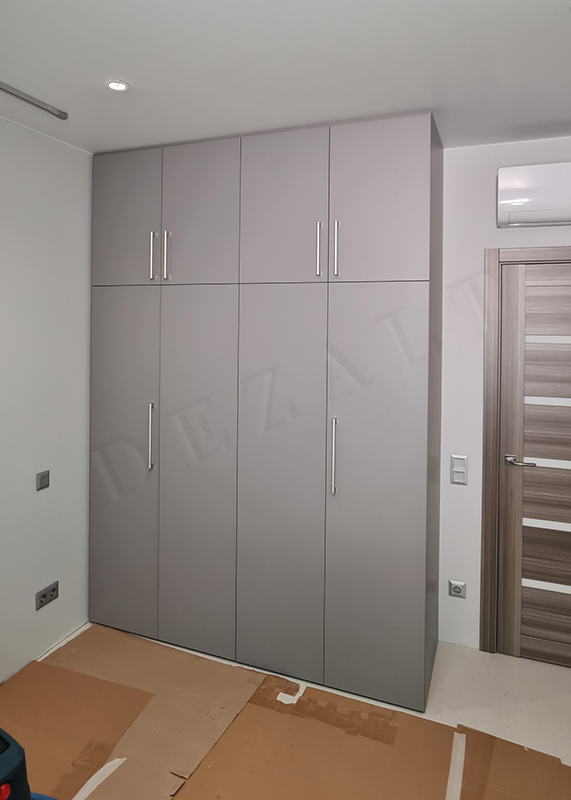

В целом, Сергей остался очень доволен и заказал нам еще один похожий шкаф в другую комнату, о нём я расскажу позже.
Смотрите видеообзор, в котором Григорий продемонстрирует, как открываются двери и расскажет об основных характеристиках наполнения.
